電液動犁式卸料器
概述
DYN-IV型電液動犁式卸料器，是我公司和電力部中南電力設計院聯合開發的產品之一，是安裝在膠帶輸送機上執行卸料及控制物料輸送流量、流向的機械配套產品，可直接安裝在膠帶輸送機的中間架上，能將膠帶輸送的物料在中途均勻、連續地卸入漏斗（料斗）中，或卸到需要的場所去。
該產品進一步完善了原ZNX型卸料器的不足之處，由于改用了雙犁頭、犁頭鎖緊裝置和新型的電液推桿，克服了卸料器犁料不盡、刮皮帶以及電動推桿過載能力差、常燒毀電機、頂彎絲桿、機械易損壞等缺點，為目前國內先進的一種卸料器。本機設計合理，損傷維修簡便，可就近或遠距離控制，廣泛應用于電力、冶金、煤炭、化工、建材和港口碼頭等輸送行業中。
工作原理
電液動犁式卸料器以電液推桿為動力源，工作時，通過推桿伸出作用于驅動桿、帶動框架前進，完成犁刀下落，并支承起平托輥組，使膠帶工作面平直，犁刀下沿與膠帶面貼合緊密，將運行膠帶上物料卸入漏斗（料斗）中，或卸到需要的場所去。卸料完畢時，啟動推桿縮回作用于驅動桿，帶動框架后退、犁刀上抬、可變槽角托輥組由平形變回槽形，使膠帶工作面恢復槽形狀態，讓物料平穩通過。
由于電液推桿采用液壓傳動，具有自動過載保護性能，當運行受阻時，油路壓力增高到調定的限額，溢流裝置迅速而準確地溢流，實行過載保護。電機運轉在額定值內，不會燒毀。
電液推桿油路集成塊中設計了自鎖機構、電機停止、活塞桿能自鎖在一定的位置上，處于保壓狀態（電液推桿性能詳情參閱使用說明書）。
結構特點
1、電液推桿采用機、電、液一體化，動作靈敏，運行平穩，行程控制準確，工作油路循環于無壓密閉的鋼筒里，在惡劣的工作環境下，不吸塵、不進水、不漏油，使用壽命比氣缸和電動推桿長久。
2、根據多種不同的使用行業、場所，設計了多種外形尺寸的電液推桿，其安裝尺寸可直接取代氣缸和電動推桿。
3、采用可變槽角托輥組，根據工作狀態自動變動平形或槽形狀態，有效地防止了撒料。
4、選用新材質犁刀，耐磨無鋒口，不易損壞膠帶，延長了輸送膠帶的使用壽命。
5、設計的犁頭鎖緊裝置，工作時犁刀不會因物料的沖擊力而抬起或抖動，犁刀下沿與膠帶面貼合緊密，無漏料現象，操作維修簡便，可就近或遠距離儀器集中控制。

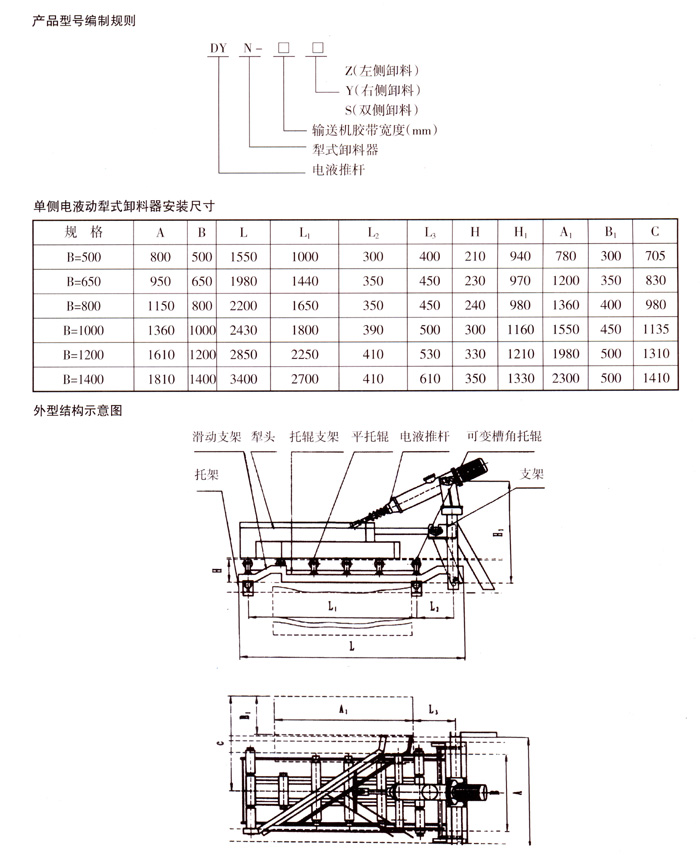

型號規格技術參數
|
